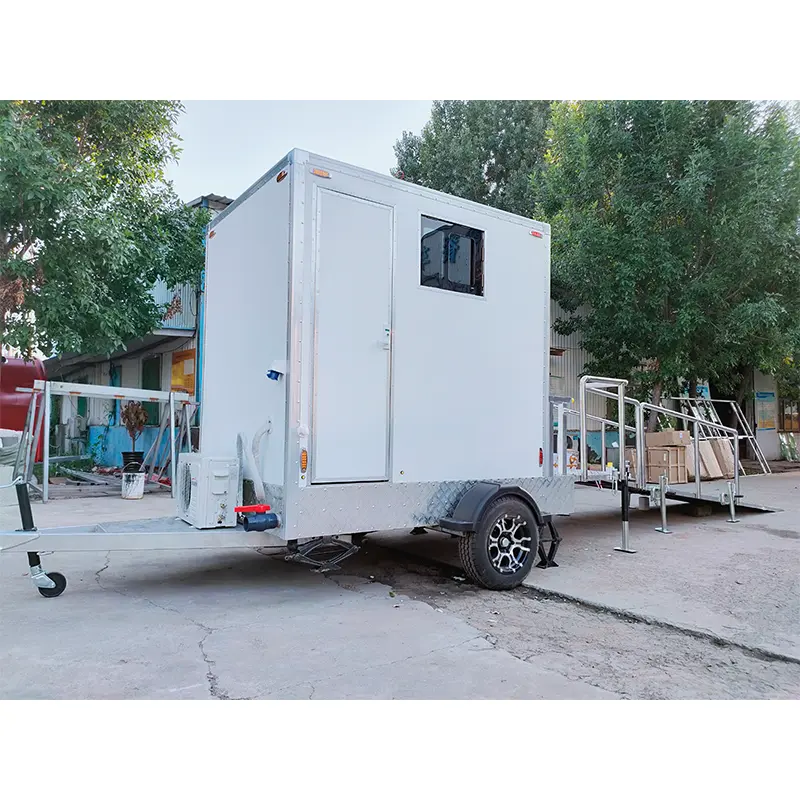

Rollstuhlgerechter ADA-Toilettenanhänger

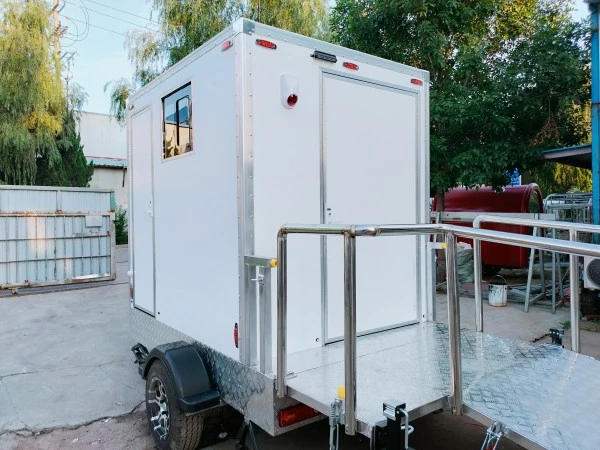

Der rollstuhlgerechte ADA-Toilettenanhänger von TUNE ist eine mobile Toiletteneinheit, die für Rollstuhlfahrer und Personen entwickelt wurde, die zusätzliche Unterstützung benötigen. Als Hersteller mobiler Toilettenanhänger produziert Qingdao Tune Technology Co., Ltd. diesen ADA-Toilettenanhänger für öffentliche Veranstaltungen, kommunale Einrichtungen, Baustellen und barrierefreie Veranstaltungsorte. Das Design umfasst einen breiteren Zugangsweg, eine äußere Metallrampe, eine geräumige Innenaufteilung, zugängliche Händewaschgeräte, Haltegriffe und einen Notrufknopf.

Ein ADA-Toilettenanhänger wird nicht nur anhand des Vorhandenseins einer Rampe bewertet. Türabstand, Rampenneigung, Wendebereich, Toilettentransferbereich, Handlaufposition, Waschbeckenhöhe, Notzugang und örtliche Zugänglichkeitsregeln beeinflussen alle die praktische Nutzbarkeit.

Die mitgelieferte Konfiguration soll einen barrierefreien Zugang ermöglichen. Lokale Käufer überprüfen die endgültige Zeichnung anhand der in ihrem Land, Bundesstaat oder ihrer Gemeinde geltenden Vorschriften, bevor sie das Gerät in den öffentlichen Dienst stellen.

Kernabmessungen und Konfiguration

Die endgültigen Maße und Innenabstände werden anhand der genehmigten technischen Zeichnung überprüft. Sonderausstattungen können sich auf den verfügbaren Wendebereich, den Wartungszugang und das Gesamtgewicht auswirken.

Wichtige Details zur Barrierefreiheit

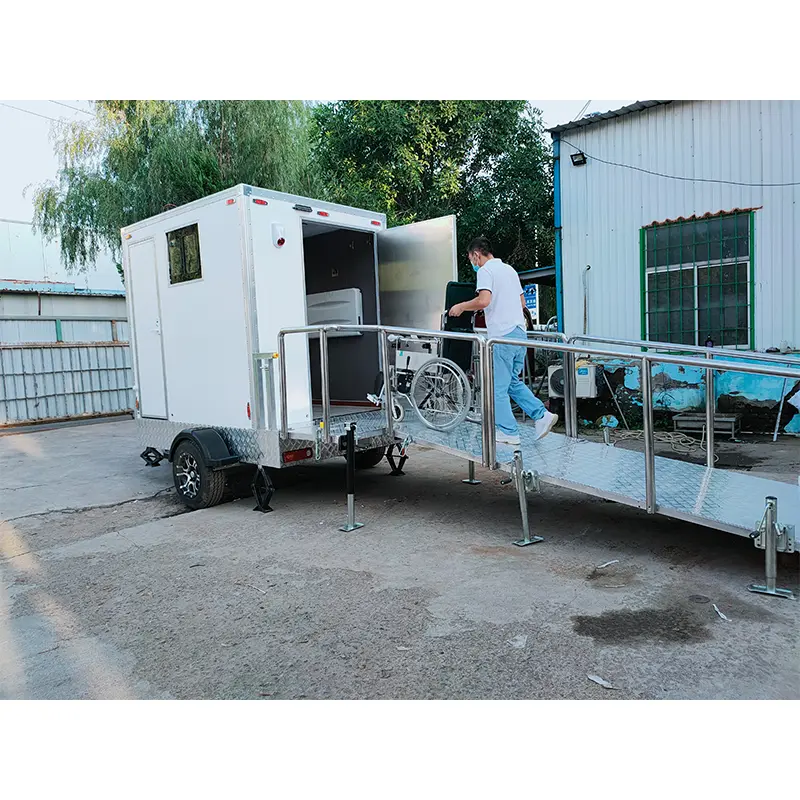

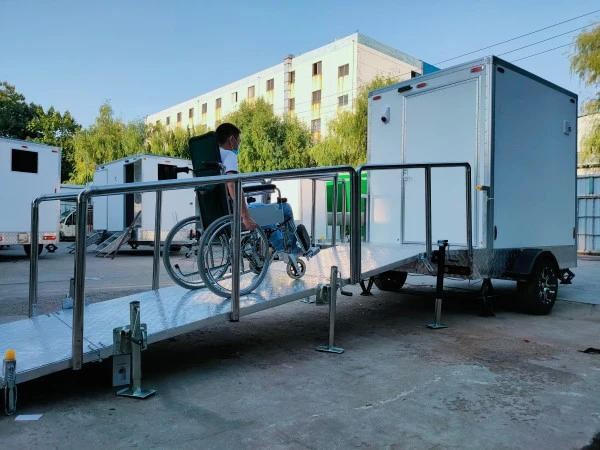

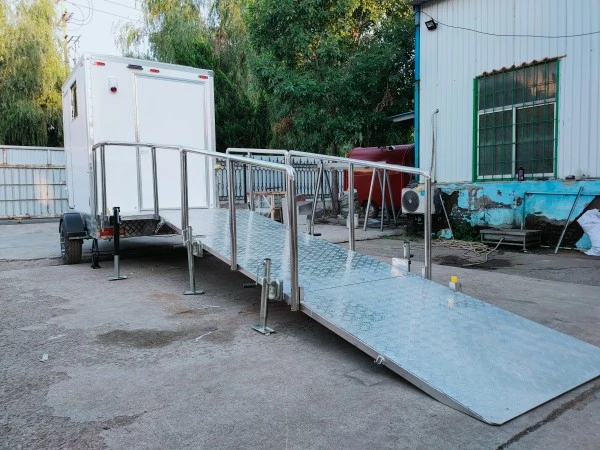

Einstiegsrampe

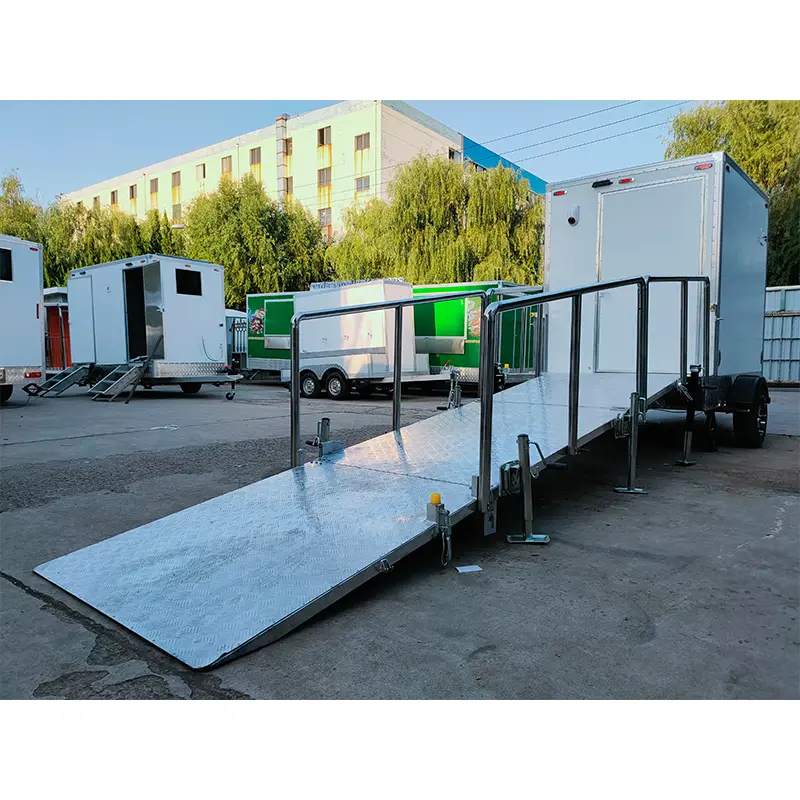

Die Auffahrrampe aus Metall verringert den Höhenunterschied zwischen Boden und Anhängerboden. Der Baustellenbetreiber stellt den Anhänger auf einen stabilen Untergrund und hält die Rampenoberfläche frei von Schlamm, Wasser, losen Materialien und Hindernissen.

Der tatsächliche Rampenwinkel hängt von der Bodenhöhe des Anhängers und den Bodenbedingungen ab. An der Vorderseite der Rampe ist ein geeigneter Landeplatz reserviert, damit Rollstuhlfahrer sicher anfahren, wenden und einsteigen können.

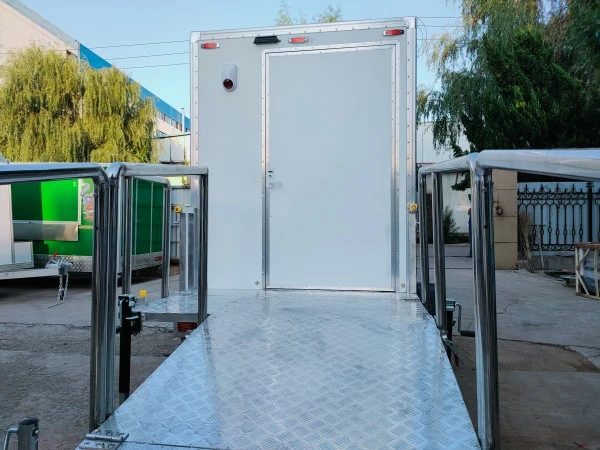

Tür- und Innenbewegung

Der breitere Einstieg und die offene Innenaufteilung bieten mehr Platz für Rollstuhlfahrer. Der endgültige Entwurf berücksichtigt den Wenderadius des Rollstuhls, den Türaufschlag, die Toilettentransferposition und den Zugangsweg zum Waschbecken.

Bei öffentlichen Projekten bestätigt der Käufer, ob gemäß den örtlichen Vorschriften zusätzliche Handläufe, Beschilderungen, rutschfeste Böden, visuelle Indikatoren oder Notbeleuchtung erforderlich sind.

Toiletten- und Haltestangen

Das Fußspül-WC aus Keramik ist auf einer barrierefreien Höhe positioniert. Haltegriffe unterstützen Benutzer beim Transfer und bei der Bewegung. Die endgültige Lage und Festigkeitsanforderungen der Stäbe werden bei der Produktionskontrolle überprüft.

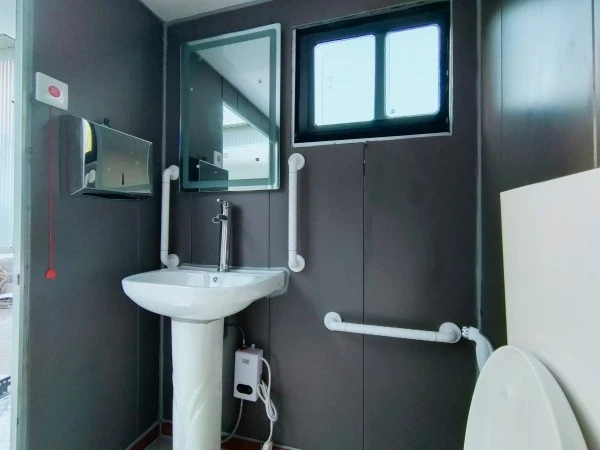

Barrierefreies Waschbecken

Das Waschbecken ist niedriger und zugänglicher angeordnet als ein herkömmliches Standwaschbecken. Der Käufer bestätigt die gewünschte Spülenhöhe, Kniefreiheit, Wasserhahnart und Warmwassersteuerungsmethode, bevor die Zeichnung fertiggestellt wird.

Notruftaste

Im Inneren des Anhängers ist eine Notruftaste eingebaut, sodass der Benutzer bei Bedarf Hilfe anfordern kann. Der Projektbetreiber legt fest, wie das Signal empfangen wird, wer reagiert und wie das System getestet wird, bevor der Trailer der Öffentlichkeit zugänglich gemacht wird.

Wo der Anhänger verwendet werden kann

Dieser tragbare Toilettenanhänger ist geeignet für:

● Hochzeiten und öffentliche Veranstaltungen im Freien

● Feste und Ausstellungen

● Bau- und Renovierungsstandorte

● Parks und Erholungsgebiete

● Sportstätten

● Filmproduktionsorte

● Temporäre kommunale Einrichtungen

● Notfall- und Hilfsprojekte

● Barrierefreie Einrichtungen für private Veranstaltungen

Bei einer Outdoor-Veranstaltung wird der Anhänger auf einem festen Weg mit ausreichend Platz rund um die Rampe aufgestellt. Bei einem Bauvorhaben wird der Zufahrtsweg nach Möglichkeit von schwerem Gerät und unebenem Untergrund getrennt.

Ein mobiles Format ist nützlich, wenn die barrierefreie Einrichtung für einen begrenzten Projektzeitraum benötigt wird oder zwischen Standorten verschoben wird. Der Käufer kümmert sich um Transport, Bodenunterstützung, Frischwasserbefüllung, Abwasserentsorgung und routinemäßige Reinigung.

Wasser-, Elektro- und Klimasysteme

Das Referenzmodell umfasst einen 400-l-Frischwassertank und einen 800-l-Abwassertank. Diese Tanks ermöglichen einen vorübergehenden Betrieb, ohne dass ein dauerhafter kommunaler Wasseranschluss erforderlich ist, wobei das Wartungsintervall von der Anzahl der Benutzer und den Reinigungsanforderungen abhängt.

Zur Standardausrüstung gehören:

● Einzelnes Handwaschbecken

● Druckknopf-Wasserhahn

● Warm- und Kaltwassersystem

● Wasserpumpe

● Klimaanlage

● Innen- und Außenbeleuchtung

● Duschkopf und Vorhänge, falls ausgewählt

● Musikwiedergabesystem

● Spiegel- und Stützbeschläge

Die elektrische Spannung, die Frequenz, die Kapazität der Klimaanlage, der Typ des Warmwasserbereiters und der Notrufknopf-Anschluss werden je nach Zielmarkt bestätigt.

Betriebsanleitung

Vor dem Öffnen

1. Stellen Sie den Anhänger auf einen stabilen und einigermaßen ebenen Untergrund.

2. Installieren und überprüfen Sie die Zugangsrampe.

3. Überprüfen Sie den freien Weg vom Boden zum Eingang.

4. Füllen Sie den Frischwassertank.

5. Testen Sie Waschbecken, Wasserhahn und Toilette.

6. Überprüfen Sie die Notruftaste.

7. Inspizieren Sie Haltegriffe und zugängliche Vorrichtungen.

8. Bestätigen Sie Beleuchtung, Klimaanlage und Belüftung.

9. Halten Sie den Abwasserauslass während des Gebrauchs geschlossen.

Routineinspektion

Die Bediener überprüfen in geplanten Abständen die Rampenoberfläche, die Türbewegung, die Haltegriffbefestigungen, den Zugang zum Waschbecken, die Toilettenfunktion, das Notsignal und den Bodenzustand.

Qualitätskontrolle im Werk

TUNE Factory organisiert die Inspektion der Anhängerabmessungen, der Achs- und Reifenmontage, der Brems- und Beleuchtungssysteme, der Rampenstruktur, der Türbreite und -bedienung, der Toiletten- und Haltegriffinstallation, der Waschbeckenposition, der Wasserpumpen- und Sanitäranschlüsse, der Notruftaste, der Klimaanlagenfunktion, der Innenausstattung und des Bodenzustands sowie der Verpackung und des Transportschutzes.

Der Käufer verlangt vor dem Versand eine endgültige Layoutzeichnung, eine Ausrüstungsliste und ein Inspektionsprotokoll.

Anpassungsoptionen

Der Innenraum wird je nach Projektanforderung angepasst. Zu den Optionen gehören:

● Andere Spülenanordnung

● Zusätzliche Haltegriffe

● Alternative Wasserhahnsteuerung

● Heißwasserausrüstung

● Außenbranding

● Benutzerdefinierte Farben

● Wegweiser und Barrierefreiheitsschilder

● Zusätzliche Beleuchtung

● Geänderte Tür- oder Rampenanordnung

● Ausgewählte Duschausstattung

Die Anpassung wird auf ihre Auswirkung auf den Wenderaum, die Karosserieabmessungen, die Achslast, den Strombedarf und den Wartungszugang überprüft.

Zertifizierungen

CE-Kennzeichnung – EU-Standards für Sicherheit, Gesundheit und Umweltschutz.

ISO 9001 – internationale Norm für Qualitätsmanagementsysteme.

DOT-Zertifizierung – Sicherheitsstandards des US-Verkehrsministeriums.

Häufig gestellte Fragen

Kann dieses Gerät bei einer öffentlichen Veranstaltung verwendet werden?

Es wird für öffentliche Veranstaltungen verwendet, wenn das endgültige Layout, die Zufahrtsroute und die örtlichen Zugänglichkeitsanforderungen vom Projektbetreiber überprüft und genehmigt wurden.

Ist die Rampe automatisch hydraulisch?

Die Standarddatei identifiziert eine Metallzugangsrampe. Ein hydraulisches Absenksystem wird als optionale Konfiguration behandelt, sofern es nicht ausdrücklich im Angebot aufgeführt und bestätigt wird.

Braucht es einen festen Wasseranschluss?

Da der Anhänger über einen Frischwassertank verfügt, ist kein fester Anschluss notwendig. Der Tank wird wieder aufgefüllt und das Abwasser wird über ein zugelassenes System entfernt.

Kann das Produkt individuell angepasst werden?

Ja. TUNE Factory bespricht Innenausstattung, Farben, Branding, Wassersysteme, Beleuchtung und Details zur Zugänglichkeit vor der Produktion.

Angebotsanforderungen

Geben Sie das Ziel, die beabsichtigte Anwendung, die geschätzten Benutzer, die Zugangsbedingungen zum Standort, die erforderlichen Zugänglichkeitsmerkmale, den elektrischen Standard, den Wasserversorgungsplan, die Außenfarbe, das Logo und das geplante Lieferdatum an.

TUNE bereitet die technische Zeichnung, die Konfigurationsliste, den Wasser- und Elektroplan, die Inspektionscheckliste und das kommerzielle Angebot zur Genehmigung vor.

Feldverifizierung und Kundenbewertung: Rollstuhlgerechter ADA-Toilettenanhänger

Übersicht über die Standortbereitstellung und technische Matrix

● Produktname: Rollstuhlgerechter ADA-Toilettenanhänger

● Einsatzgebiet: Veranstaltungsorte in Küsten- und Stadtparks im mittleren Atlantik, USA

● Kundenkategorie: Sanitäranlagen für gewerbliche Veranstaltungen und Flottenvermietung

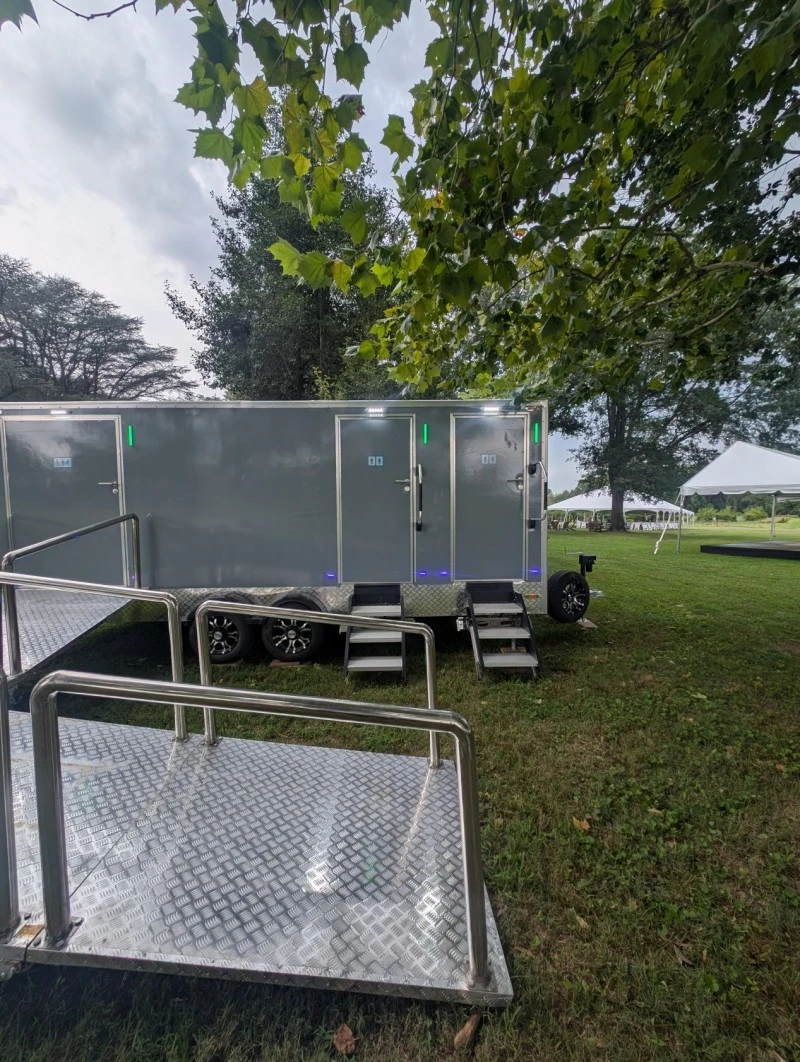

● Grundriss: Integrierte Suite mit drei Türen (1 rollstuhlgerechter ADA-Raum + 2 private Standardräume)

● Untergestell-Spezifikationen: Hochbelastbares Tandem-Doppelachssystem, kundenspezifische Räder mit Chromakzenten, hochbelastbare Radialreifen

● Belegungslogiksystem: An der Tür montierte zweifarbige LED-Statusstreifen außen (Grün: Frei / Rot: In Betrieb)

Tragwerksplanung und ADA-Compliance-Analyse

Der Einsatz mobiler Sanitäranlagen für integrative öffentliche Veranstaltungen und luxuriöse Hochzeiten im Freien in den Vereinigten Staaten erfordert die Einhaltung strenger struktureller Standards, Richtlinien für die Zugänglichkeit bei geringer Steigung und einer robusten Fahrwerkstechnik:

1. Hochstabile ADA-Rampengeometrie und Handlaufsteifigkeit

Die Hauptsuite verfügt über eine erweiterte Aluminium-Diamantplattenrampe in kommerzieller Qualität. Dank seiner stufenlosen Neigung ermöglicht er manuellen und elektrischen Rollstuhlfahrern sowie Gästen, die eine Gehhilfe benötigen, einen reibungslosen, selbstunterstützenden Einstieg. Durchgehende, mehrstufige Handläufe aus Edelstahl der Güteklasse 304 sind starr entlang des Rampenumfangs montiert, um ein Abrutschen der Kante zu verhindern und starker Abwärtskraft standzuhalten.

2. Dual-Terrain-Bereitstellungsfähigkeit

Das Gerät sorgt für die Ebenheit des Rahmens auf unterschiedlichen Bodenflächen – von weichem, unbefestigtem Parkrasen bis hin zu festem Asphalt an Küstenufern. Integrierte Hochleistungs-Ausleger-Nivellierstützen verhindern die Durchbiegung des Fahrgestells beim Laden auf Rampen und bei Veranstaltungen mit hohem Fußgängerverkehr.

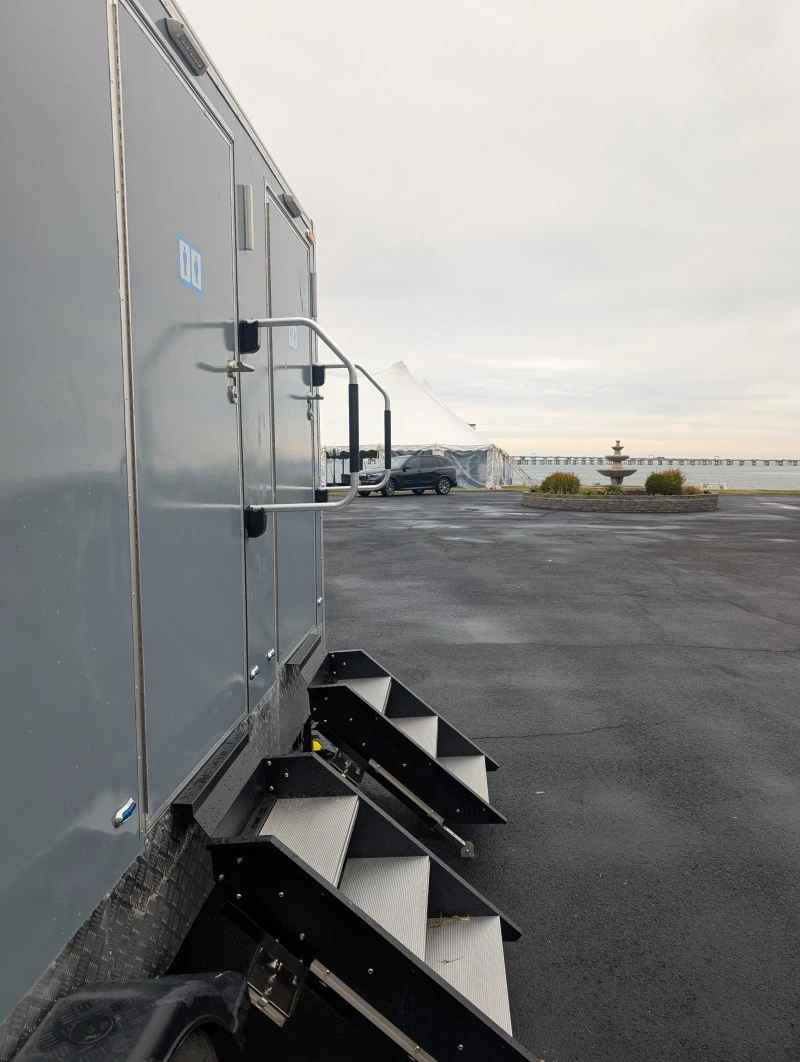

3. Integrierte Belegungsüberwachung und Trittergonomie

Jede Eingangstür verfügt über eine oben angebrachte äußere LED-Beleuchtungsleiste und einen vertikalen Statusstreifen, der automatisch von Grün auf Rot wechselt, wenn der innere Türriegel eingerastet ist. Standard-Gästesuiten verfügen über herunterklappbare, dreistufige Aluminium-Treppenmodule mit Trittplatten mit hoher Reibung und gebogenen Hilfsgriffen aus Stahl für einen sicheren Zutritt bei Abendveranstaltungen.

Transkribierte US-Kundenrezension

Verifizierter Käufer: Logistikmanager, Mid-Atlantic Event & Fleet Solutions Ort: Maryland/Virginia Event Zone, Vereinigte Staaten Bewertung: 5,0 / 5,0 Sterne

„Wir haben den rollstuhlgerechten ADA-Toilettenanhänger in unsere Mietflotte integriert, um die kommunalen Compliance-Vorschriften für öffentliche Feste und hochkarätige Hochzeiten auf Anwesen in der gesamten Region einzuhalten. Barrierefreie Ausstattung sieht oft industriell aus, aber dieses Gerät schafft die richtige Balance zwischen klarem architektonischem Design und hoher Nutzbarkeit.“

Die Lieferung der Fracht zu unserem Hof ​​verlief reibungslos und alle Strukturkomponenten kamen unversehrt an. Das auf der Deichsel montierte Reserverad am vorderen A-Rahmen ist eine praktische Ergänzung, die unseren Straßentransportern Sicherheit beim Reisen zwischen den Veranstaltungsorten gibt.

Im Betrieb hat der Anhänger die Erwartungen übertroffen. Während einer Wochenendveranstaltung mit 500 Gästen unterstützte die ADA-Rampe den kontinuierlichen Verkehr, ohne dass der Rasen verrutschte oder durchknickte. Die Inneninstallation funktionierte zuverlässig über Standard-Stadtwasser- und Landstromanschlüsse. Durch die grün/roten LED-Präsenzleuchten an der Außenseite der Tür wurde die Überlastung der Leitungen deutlich reduziert. Es handelt sich um eine ausgereifte, langlebige und voll funktionsfähige mobile Anlage.“
